Final

On this link you find the instructable to make the wheelchair wheel dryer by yourself
http://www.instructables.com/id/Wheelchair-Wheel-Dryer/

Wheelchair wheel dryer tutorial from Tpicavet

Here is also a promotion video of this project

And to conclude a picture of the co-design team

prototype 17

this is based on prototype 16

To be sure that the front wheels are dry and for more stability we added a carpat on the ramp.
This gives more friction so the wheelchair doen't slips away.

Prototype 16

This is an ajustment of prototype 15
In stead of painting we now put a varnish over it

This colors the sysem and also protect against wear.

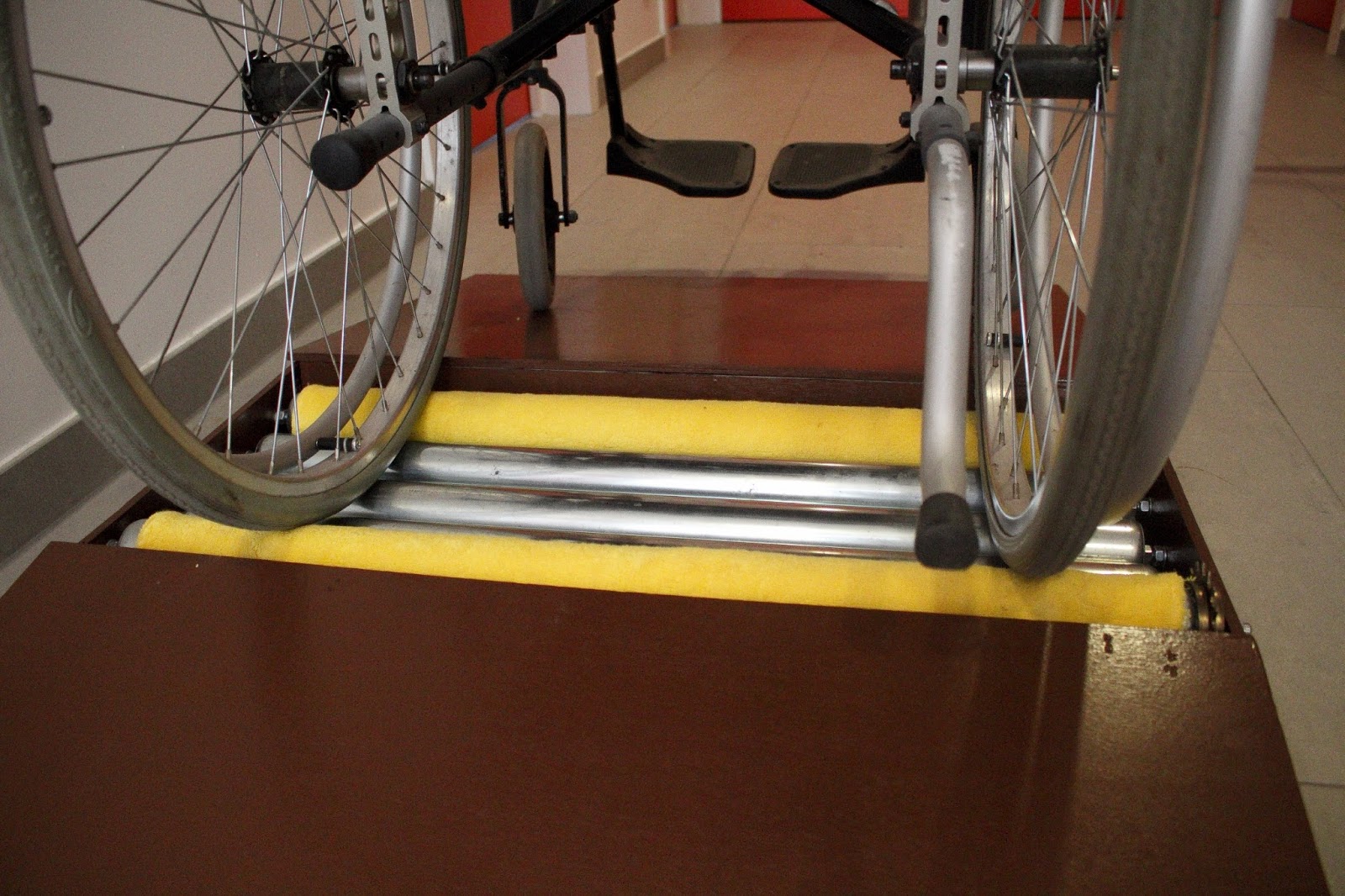

prototype 15

This is an ajustment of prototype 14

We decided to paint the model in brown.

 Expected positif:

Looks good

Unexpected positif:

Expected negatif:

Unexpected negatif:

the paint comes loose after a few tests.

So the solution is to make it again and varnisch it instead of painting.

perstekst en groepsfoto

Rolstoelwiel droger

Onze cliënt Marc is 64 jaar en zit sinds zijn  jeugd in een rolstoel. Deze aangename man woont zelfstandig thuis samen met zijn vrouw in een rustige wijk in Kortrijk. Zijn hele huis is subtiel aangepast naar een rolstoelgebruiker maar op zo’n manier dat het niet opvalt wanneer je er voor de eerste keer binnen stapt.

Marc neemt graag eens een douche maar door zijn rolstoel is hij beperkt tot een aangepaste inloopdouche met een stoeltje erin. Hij rijdt dus met zijn rolstoel tot aan het stoeltje, doet de transfert ernaar, vervolgens neemt zijn vrouw de rolstoel weg en hij wast zich. Als hij klaar is gebeurt dit allemaal in omgekeerde richting. 1 Probleem, nu ligt de vloer nat en worden dus ook zijn banden nat. Wanneer hij nu door zijn huis rijdt,  laat hij sporen na die zijn vrouw dan mag opkuisen.

Wij losten dit probleem op door een soort van platform met rollen te maken waarover hij kan rijden. De rollen draaien maar in 1 richting waardoor je er gewoon kan over rijden maar eenmaal je erop zit en je de wielen in de andere richting draait, rijd je eigenlijk ter plaatse en droog je de wielen door de textiel die op de rollen is aangebracht.  Het voordeel hiervan is dat je eigenlijk een grote rijafstand creëert zodat de banden drogen maar toch ter plaatse blijft staan zodat het niet veel plaats inneemt.

Dit principe zou ook kunnen gebruikt worden als deurmat omdat je op regendagen daar met het zelfde probleem zit.

User test

We went back to Marc to test with the bigger uphill part to test if it was also better for him.

The results of this model were good. It's not too steep anymore.

Marc has the wish that it would have a nice color and not just the wood multiplex.

Prototype 14

Goal to test if the uphill side is still to steep

based on prototype 13
We also made it out of 3 parts to storage it better. It was also more practical to do adjustments

 Expected positif:
The angle is good now

Unexpected positif:

Expected negatif:

Unexpected negatif:  when riding over it the system clicks a little bit because it has no basic under the edges. We adjusted this by the next prototypes
